Filtros

¿Para que sirve un microfiltro de ADSL?
   Separa la frecuencia de voz de la frecuencia modulada de datos del pc.


Modem = modulador (no es igual a ) demodulador.
El filtros hace de filtro como su nombre indica permite pasar solo las frecuencias bajas.



El  Condensador solo dejar pasar la frecuencias altas y con las frecuencias bajas no es dejado pasar por las bobinas.

El condensador -| |- solo deja pasar las altas y las bobinas las bajas.





La amplitud de woofer con la bobina solo de pasar las ondas bajas, la amplitud del midrange pasa que el condensador y la bobina cortan la onda y solo pasa la mitad, la amplitud del tweeter solo deja pasar las altas.

Frecuencia de corte

Es la frecuencia limite del filtro, para ello hay una formula que es


                               nº de ciclos
                Fc   =   ----------------
(frecuencia corte)     2π · R · C

Circuito Prático con Diodo Zener

 Con el zener la intensidad varia y el voltaje se queda igual

en teste circuito en vez de usar un puente de diodos utiliza dos diodos rectificadores y esto pasa a media onda y entre los dos diodos hacen la onda completa.

La onda pasa por en transformador y pasa de 220V a 12/13V y de hay una va a cada diodo a rectificar un poco, dejando pasar cada uno de los semiciclos emitidos, que pasa a un condensador de 10 microfaradios y luego una resistencia limitadora para limitar la carga junto al zener

video explicativo de este circuito aunque esta en portugues.

Diodo Zener

El diodo zener se utiliza por que conduce a la inversa manteniendo entre sus estremos una tension fija cualquiera, esto es igual a llamar tensión de zener

El zener mantiene una tensión fija y constante para la carga.

El diodo zener se caracteriza por trabajar en la región inversa del diodo, la aplicación de estos diods se ve n los reguladores de tensión y actua como si se tratara de un dispositivo de tension constante




Este circuito es el que se utiliza en algunos cargadores

kirchhoff Law´s

Juction rule: The sum of the corrects entering an juctiun must the sum of the currents learning that junction.

Loop rule: The sum of the potential diferents a cross all elementes around any loop mast be zero

Juction regla: La suma de los corregidores que entran en una unión debe la suma de las corrientes de aprendizaje del cruce
Regla continuo: La suma de las dieferentes  potenciales diferentes una cruz todos los elementos alrededor de cualquier mástil loop ser cero

What is a juction? A juction is any place( in a circuit) where two or more wires come together
¿Qué es un nudo? Un nudo es cualquier lugar (en un circuito) en la que dos o más cables se unen

What is a branch? A branch is anything that conects two junctions together
Qué es una rama? Una rama es cualquier cosa que conecte dos uniones juntas

Kirchhoff Law can be usaed for any circuit
 Ley de Kirchhoff se puede utilizar para cualquier circuito

The number of branches= Number of currents
El número de sucursales = Número de corrientes

The current witch enters the junction is positive and the current wich leaves the junction is negative
La corriente que entra en la unión es positiva y la corriente que sale de la unión es negativo

You must decide the direction of the current clockwise or anti-clockwise
Usted debe decidir la dirección de la corriente en sentido horario o antihorario

I doesn´t matter witch direction you choose, but you Must label this one the circuit diagram
Y no importa en qué dirección que elija, pero usted debe etiquetar éste el esquema

If curren passes throgh a battery - to + then the voltage is positive, If a current passes throught a battery + to -
 Si pasa a través de una batería de - a + entonces la tensión es positiva, si una corriente pasa a través de una batería de + a -

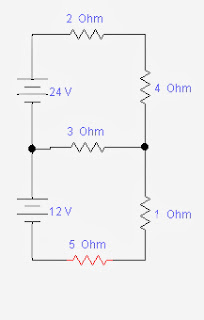

 24v-2I1-3I1+3I2 =0
     24 -9I1+3I2=0

12-3I1+3I2-1I2-5I2=0
     12+3I1-9I2=0
