jueves, 19 de diciembre de 2013

Ley de Ohm en elterna

Primero tenemos que hacer un problema de sacar Xc y XL (Xc es el condensador y Xl la bobina) y luego sacamos Z.

Aqui está el circuito que dara al problema:

 la frecuencia son 50 herzios y la bobina son 0,5H no  mH.
                                        1                        1
 Primero sacamos Xc= ------------- = --------------- = 454Ω
                                    C·2π·F              7µF·6,28·50

Para sacar Xc usamos la formula que e puesto y la C es el condensador, 2π es 6,26 y 50 es la frecuencia que hay en este circuito (normalemnte la más real)

Luego sacamos Xl que se usa está formula = L·2π·f = 0,5·6,28·50= 157

Para sacar la Xl usamos la formula que e puesto y ponemos L que es la bobina y 6.28 que es 2π y lo multiplicamos por 50 que es la frecuencia.

Luego con Xl y Xc ya sacados los restamos que seria 454-157= 297

Luego con el  número sacado hacemos una raiz cuadrada que seria= √ 297^2 + 220^2 que esto seria igual a
√ 136609 = 369,6  (el 136609 es la suma de 297 y 220 al cuadrado) esto es Z

ahora con eso hacemos R/Z que seria 220/369= 0,53 que seria igual al 53% que seria el porcentaje de la potencia, luego sacamos los grados que se pondria para representar.

Antes de llegar a la Ley de ohm en alterna primero tenemos que hablar de el atraso y de adelnatado.
Cuando vemos unas ondas y vemos que una sale de V y que I ya está empezada decimos que V=0 y que esta atrasado mientras que I estaria adelantada.

Cogemos el anterior circuito y cambiamos el valor de R=220Ω y lo cambiamos por por 369/53º que seria Z

Con estos datos ya podemos hacer la ley que seria tal que asi:
                                     V          220 / 0º
                               I=-----  =  ------------ =
                                     R          369 /  53º

 lo que hacemos es coger el 220Ω iniciales y le divimos ente 369Ω  y daria 0,59
con lo grados restamos los 0 grados iniciales y los 53 de Z y da 53º
Que seria 0,59 / 53º

¿Aqui atrasa o adelanta?

Se atrasa por que el voltaje empieza en 0 y la intensidad va 53º despues de el voltaje.


jueves, 12 de diciembre de 2013

Factor de potencia


¿Que es?
P=V·I COS φ

¿Para que sirve?
una bobina``retasa´´ la intensidad
uno bobina crea un campo magnetico  ``no hace el trabajo real´´
Un motor electrico si que hace el trabajo real pero tambien gasta/pierde potencia en el campo magnetico

¿Cuando se aprovecha toda la I?
                                 =1
         P=V·I·COS φ
                                 =  φ= 0º

              En las resistencias

A la potencia que se ``aprovecha´´ se llama potencia activa (KW)

A la potencia que no genera trabajo se llama potencia reductiva (bobinas)

En una empresa me interesa que el cos φ=1
    P=V·I cos  φ= 1 o 0
 Pero no pasa en la realidad y por eso las empresan intentan conseguir el factor de potencia sea casi φ que toda la P gastada se activa

Motor electrico

Al mover un iman dentro de la bobina se crea corriente por un campo magnetico.

Faraday descubrio que un movimienoto de electronces a traves de una espira que genera un campo magnetico.

gira por el campo magnetico, la combinacion de campo magnetico( en ekl estator) y la corriente circulando en el rodor hace el movimiento el giro.
Un generador crea energia electrica alterna, al girar una espira dentro de un campo magnetico.

¿Como crea el movimiento de giro?
Un rotor electrico lo que hace es transformar la energia electrica en movimiento.

Al conectar una bobina a una corriente electrica se genera un campo magnetico que interacciona con el campo magnetico en el estator y provoca que el eje del motor gire.

lunes, 25 de noviembre de 2013

Filtros

¿Para que sirve un microfiltro de ADSL?
   Separa la frecuencia de voz de la frecuencia modulada de datos del pc.


Modem = modulador (no es igual a ) demodulador.
El filtros hace de filtro como su nombre indica permite pasar solo las frecuencias bajas.




El  Condensador solo dejar pasar la frecuencias altas y con las frecuencias bajas no es dejado pasar por las bobinas.

El condensador -| |- solo deja pasar las altas y las bobinas las bajas.


La amplitud de woofer con la bobina solo de pasar las ondas bajas, la amplitud del midrange pasa que el condensador y la bobina cortan la onda y solo pasa la mitad, la amplitud del tweeter solo deja pasar las altas.


Frecuencia de corte
Es la frecuencia limite del filtro, para ello hay una formula que es


                               nº de ciclos
                Fc   =   ----------------
(frecuencia corte)     2π · R · C



jueves, 21 de noviembre de 2013

Circuito Prático con Diodo Zener


 Con el zener la intensidad varia y el voltaje se queda igual
en teste circuito en vez de usar un puente de diodos utiliza dos diodos rectificadores y esto pasa a media onda y entre los dos diodos hacen la onda completa.
La onda pasa por en transformador y pasa de 220V a 12/13V y de hay una va a cada diodo a rectificar un poco, dejando pasar cada uno de los semiciclos emitidos, que pasa a un condensador de 10 microfaradios y luego una resistencia limitadora para limitar la carga junto al zener

video explicativo de este circuito aunque esta en portugues.

lunes, 18 de noviembre de 2013

Diodo Zener

El diodo zener se utiliza por que conduce a la inversa manteniendo entre sus estremos una tension fija cualquiera, esto es igual a llamar tensión de zener

El zener mantiene una tensión fija y constante para la carga.

El diodo zener se caracteriza por trabajar en la región inversa del diodo, la aplicación de estos diods se ve n los reguladores de tensión y actua como si se tratara de un dispositivo de tension constante


Este circuito es el que se utiliza en algunos cargadores



martes, 12 de noviembre de 2013

kirchhoff Law´s


Juction rule: The sum of the corrects entering an juctiun must the sum of the currents learning that junction.
Loop rule: The sum of the potential diferents a cross all elementes around any loop mast be zero

Juction regla: La suma de los corregidores que entran en una unión debe la suma de las corrientes de aprendizaje del cruce
Regla continuo: La suma de las dieferentes
  potenciales diferentes una cruz todos los elementos alrededor de cualquier mástil loop ser cero

What is a juction? A juction is any place( in a circuit) where two or more wires come together
¿Qué es un nudo? Un nudo es cualquier lugar (en un circuito) en la que dos o más cables se unen

What is a branch? A branch is anything that conects two junctions together
Qué es una rama? Una rama es cualquier cosa que conecte dos uniones juntas

Kirchhoff Law can be usaed for any circuit
 Ley de Kirchhoff se puede utilizar para cualquier circuito

The number of branches= Number of currents
El número de sucursales = Número de corrientes

The current witch enters the junction is positive and the current wich leaves the junction is negative
La corriente que entra en la unión es positiva y la corriente que sale de la unión es negativo

You must decide the direction of the current clockwise or anti-clockwise
Usted debe decidir la dirección de la corriente en sentido horario o antihorario

I doesn´t matter witch direction you choose, but you Must label this one the circuit diagram
Y no importa en qué dirección que elija, pero usted debe etiquetar éste el esquema

If curren passes throgh a battery - to + then the voltage is positive, If a current passes throught a battery + to -
 Si pasa a través de una batería de - a + entonces la tensión es positiva, si una corriente pasa a través de una batería de + a -

 24v-2I1-3I1+3I2 =0
     24 -9I1+3I2=0

12-3I1+3I2-1I2-5I2=0
     12+3I1-9I2=0


martes, 29 de octubre de 2013

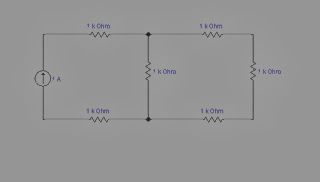

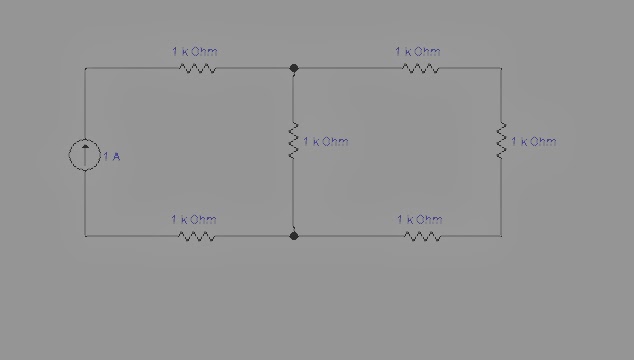

Electronica general. 1º Evaluación. Examen.

1.1 determina los voltajes registrados por el voltímetro entre los siguientes puntos del circuito:

Aque hemos hayado VA por que va de más a menos que es donde hemos puesto la punta roja(de una sonda)
Luego en VAC se haya por la diferencia que hay entre los lados de -7V
De -7 a 8 hay 15 por lo tanto VAC es 15 por que va de más a menos para calcularlo la diferencia de voltage entre dos puntos hay la diferencia para calcular la diferencia numerica (de uno a otro) por ejemplo
VA +7v y Vc =-8 entonces VAC = +7 -8=15




1.2 Suponga que quiere medir la cantidad de corriente que pasa por la resistencia R2 en esta placa de circuito impreso, pero no tiene el lujo de romper el circuito para hacerlo(desoldar un extremo de la resistencia, apartandola de la PCB, y la conexion de un amperimetro en serie). todo lo que usted pueda hacer mientras se alimenta el circuito de tensón es medir con ul voltimetro:





Por tanto usted decide tocar GND con la sonda negra y medir el voltaje referido a tierra a los dos lados de R2. Los resultados son:


Solución:
Para hallar la corriente primero  hallamos el voltaje restando la una y la otra es como: 3.07-2.53 que son:0.54V y luego aplicamos la ley de Ohm: 0.54v/3k3 = 0,16 ma



1.3

Problema: El problema pide  que midas la tensión en ambos lados de R1 con referencia a tierra y obtiene las siguientes lecturas:
El voltaje arriba de R1  referido a tierra en -5,04 V y debajo de R1 referido a tierra -1,87V . El codigo de colores es Amarillo,Violeta,Naranja y Oro.
a) Calcula V que pasa a traves de R1 (Entre patillas de arriba y abajo)
-5,04 V +1,87 V = -3,17V
b)Polaridad (+ y -) del voltaje a través de R1.
La polaridad negativa se encuentra la primera medición ya que tiene un valor negativo mayor que la segunda medición.
c)Corriente (magnitud)que pasa por R1.
    V
I= --  = 3,17v/47Kohmnios =0,067mA
    R
 d)Dirección de la corriente que pasa por R1.
La corriente va:







1.4- Imagínese que usted está usando un voltímetro digital para medir voltajes entre los pares de puntos de un circuito, siguiendo la secuencia de pasos que se muestran en estos esquemas:








¿Cuánto voltaje sería medido por el voltímetro en cada uno de los pasos? Asegúrese de incluir el signo de la tensión de corriente continua medida (nota el color del voltímetro, con el cable rojo siempre en el primer punto denotado en el subíndice: Vba = rojo sobre B, y negro sobre A.):


Step 1:


1-Calculo la resistencia total de todo el circuito, como esta en serie, Rt será la suma de todas las resistencias; Rt = 10 + 25 + 15 = 50 ohmios.

2-A continuación, aplico la ley de ohm para calcular la intensidad; I = 36 V/50 Kohmios = 0,72 mA.

3-Sabiendo la intensidad puedo calcular V en distintos puntos del circuito. V = I.R;

Vba = 0,72 mA . 15 Kohmios = 10,8 V.


Step 2:


1-Calculo la resistencia total entre C y A; Rt = 25 Kohmios.

2-La intensidad no varía, así que en todos los circuitos es la misma; I = 0,72 mA.

3-Calculo Vca con la ley de ohm; V = I.R; V = 25 Kohmios . 0,72 mA = 18 V.

Step 3

1-Aplico los mismos pasos que en los dos anteriores cálculos, es decir como en el step 1 y en el step 2.

2-Rt entre D y A = 36 V.

3-Puedo saber que Vda son 36 V porque de D a A no hay ninguna resistencia, solo les separa la pila que es de 36 V. Y de D a A va de positivo a negativo, así que Vda son 36 V.

4-También puedo calcularlo de otra forma es decir, aplicando ohm multiplicando la intensidad por la resistencia total de todo el circuito; Vda = 0,72 . 50 Kohmios = 36 V.

Step 4
1- Vaa = -36 V porque la tensión va hacia el polo negativo, es decir, sale por el polo negativo de la pila:

1,5. Usa la ley de voltaje de Kirchhoff para calcular la magnitud y la polaridad del voltaje en R4 en esta red de resistencias.

Ley de Kirchhoff: La suma de tensiones en una malla es igual a 0.
Some of voltage in a net is zero.
Malla 1: +17V-10V-4V-3V=0
Malla 2: -1V-2.5V+4V+X;
              0.5V=-X
               R4=-0.5V
Asi calculo el voltaje, viendo las polaridades y calculando de esta manera el voltaje de R4 mediante la ley de Kirchhoff. La polaridad del voltaje de R4 sera negativa.

1.6. Calcula la diferencia de potencial entre los puntos A y B de este circuito. Indica magnitud y polaridad.

 To know the voltage between diferent points. I need intensity and resistence. Between A and B there are 1K27.
1) Buscamos la RT para calcular la Ley de Ohm.
2200*3300/2200+3300= 1320 Ohmios (Resistencia en paralelo)

Rt=1320+1000+1000+270=3590 Ohmios.(Despues de hacer la resistencia en paralelo me quedan 4 en serie que las simplifico)

2)Cuando ya he calculado la Rt calculo la intensidad con la ley de Ohm.
I=V/R= 26/3590=7.2mA
3)Calculo la Vab con la ley de Ohm ( Todas las resistencias simplificadas en una 1270 Ohmios)
V=I*R=Vab=7.2mA*1270=9.15V


1.7

 Se calcula la intensidad total  IT=10 - 8- 15= 17 mA.
Uso la resistencia para sacar V .
V= I*R             R=1,5K =1500 Ohm
 V=17mA*1500Ohm=25.500mV= 25,5V
1.8


2,5-1+I=0
I=1,5 A
La ley de kirchoff dice que la suma de las intensidades , es un nudo que entran y salen.

sábado, 26 de octubre de 2013

Tensiones e Identidades

La tensión de una pila son 10V pero cuando estos pasan por una resistencia estos desaparecen y se convierten en 0

10V que da la pila menos los 10 que quita la resistencia esto es igual a 0

Esto es igual a que si decimos que la pila da voltios y las resistencia quita por que son contrarios

En esta imagen es un buen ejemplo  de las leyes de kirchhoff que explica que toda malla de un circuito electrioco tiene una suma de la tensión existente en cada elemento del circuito y es igual a 0



martes, 8 de octubre de 2013

La resistencia 3

En esta entrada vamos a dar un problemas que se dio en un grupo sobre por que un diodo se quemó y tambien vamos a ver los colores y como se calcula la resistencia que estas posen frente a la intensidad.

El Problema:
               El problema que paso es que hace falta una resistencia de 10 Ks pero ellos pusieron una de  un                  ohmio y el resultado fue que un diodo se quemó y echó humo.

Los Colores :

Los colores de la resistencia sirven para identificar la resistencia que poseen para ello hay una tabla en el cual se sabe un nuemro del color, hay 3 colores 2 sirven para poner el numero que es. Ejemplo: naranja 3, rojo 2 osea 32 y luego se pone un numero y segun su numero se pone tantos ceros como el numero es. Ejemplo: amarillo 4=0000 esto seria una resistencia de 320000 ohmios o 320 Ks.



Aqui algunos ejemplos. :  Marron Verde Amarillo :150000 o 150Ks
                                       Marron Naranja Naranja: 13000 o 13Ks
                                       Blanco Marron Naranja : 93000 o 93 Ks
                                       Azul Rojo Marron : 620 Ω
                                       Amarillo Marron Dorando: 4,7 Ω
                                      Verde Marron Marron : 510 Ω.
                                      Marron Azul Verde :1600000 o 16 M Ω
                                      Rojo Violeta Rojo: 2700 o 2,7 Ks.
                                      Amarillo Morado Blanco: 47000000000.
                                      Marron Azul Marron = 160Ω .
                                      Marron Azul Rojo= 1600 o 1,6 Ks

jueves, 3 de octubre de 2013

Puentes de diodos: Practica (con un diodo)

Como dice el titulo vamos a hacer la practica del puente de diodos para rectificar una onda alterna a continua para ello vamos a necesitar un transformador para transformar 220V de alterna a 12V de alterna (bajar el voltaje) luego pasa al puente de diodos: que son 4 diodos puestos de una forma para que la onda negativa de alterna y se valla y nos quedemos con la oda positiva, luego ira a  un condensador puesto en vertical para que la energía se almacene y como no puede salir pondremos una salida y al salir por la salida la onda estará más rectificada y solo tendrá pequeños rizos, luego ira a una resistencia que hará que alise la onda siendo ya continua.
Se van a realizar 3 pasos: 1 º  paso visualizar la onda del transformador, 2 º puente de diodos, 3 º y el puente de diodos con condensador.

1 º : En el primer paso vamos a coger un transformador y vamos a conectar un sonda para conectarla a un osciloscopio  poder ver la onda.













2 º paso puente de diodo.
 Despues de observar la onda sacada del transformador se hace el circuito con el diodo y con una resistencia  para que el diodo quite la onda negativa y se quede solo la onda positiva para que en un futuro con el condensador se rectifique más y se quede mas lisa

3º Paso : circuito con condensador y diodo.
En el tercer paso y final vamos a poner un condensador para que como e explicado en la parte de arriba para la rectificación de onda, para ello vamos a utilizar una condensador que soporta 63 V y 470 µF y la resistrencia de 1K .




Tensión de rizado

En el circuito del puente de diodos el condesador cuando se va a cargar se carga pero como  no le deja pasar la identidad por que esta en  vertical hace que se carga continuamente y cuando se carga hace que la señal sacada de el puente al pasar por el condensador se quedan pocos rizos y se va alisando más.

Si lo ponemos en horizontal proboca un corto circuito.

¿Cuantó a mayor capacida más o menos rizado? menos rizado por que hace que la onda valla mas lenta y ara que la linea recta de la onda sea mas larga

¿Cuantó a mayor frecuancia as o menos rizado? menor rizado por que la frecuencia que es 50Hz  que es muy baja hace que la onda al ser baja las ondas vallan muy lentas.

Para calcular esto hay una regla que esta V= I / F·C  (frecuencia por capacdad del condensador partido I)



miércoles, 2 de octubre de 2013

El Condensador.

El condensador es una dispositivo electrico que almacena electricidad, y luego la descarga, para saber si está cargado se juntan las dos patillas y si sale chispa esta cargado si no esque está descargado.

¿como construimos un condensador manualmente? Para construir un condensador, 1º hay que conseguir un recipiento pequeño de plastico o goma, papel de aluminio de la cocina, pegamento, celo y 2 cables.
1º pegamos el papel de aluminio por fuera y por dentro del recipiente pequeño( con pegamento) y acontinuación se ponen los cables com celo o parecido por dentro y por fuera( distintos colores de cable) se carga el cable de fuera y el de fuera se carga de manero distinto, acercamos al de fuera a un trozo de metal y se ve que se descarga lanzado un chispa.
-se mide en Faradais.

¿como se comporta un `` capacitator´´ ante C.A y C.C?

En correinte continua no pasa.
Con alterna en un ciclo tendera a cargarse y el otro ciclo tendera a cambiar.

Por ejemplo en el circuito del puente de diodos hace que las ondas salidas positivas las pasas por el condesador y como no le da a tiempo a descargarse por que es mas rapido se empiezan a allinear .
 Los diodos soportan una intensidad maxima determinada(si no se quema)


10microfaradios es la capacidad y 20 V es el voltaje que aguanta

¿La resistencia de un condensador es siempre la misma?
No cuando no esta cargado tiene un resistencia infinita por que esta avierto

            ++| | -- Resistencia infinita.
Dc=

Ac= ¿como se comporta un cortocircuito?  Cuando la frecuencia es  alta se comporta como un corto circuito.

La resistencia de un condensador depende de la frecuencia.

A mayor frecuencia mnor resistencia y a menos frecuencia ayor resistencia.
                                                                 1
Para saber esto hay una formula == Z= ---------
                                                            C·2π·F

Como la 1º resistencia tiene mucha resistencia se va a el toda la caorrinete y como es muy alta se quema. Para que esto no pase se pone una resistencia mas baja ( 1K) y no se quemara.

viernes, 27 de septiembre de 2013

Protoboard

¿Que es una protoboard? es una placa de plastico con placas metalicas por dentro que sirve para poner elementos y hacer circuitos. Asi son:


Pista: conecta todos los segementos verticales
  V+__________________________            En un circuito siempre habra tension V+ y masa.

       __________________________
                                              (masa)
Una hilera se usa como U* (alimentación) a otra que sera masa.




el osciloscopio

Un osciloscópioes un aparato que  sirve para ver las ondas de frecuencia de un circuito.
Para hablar de ondas tenemos que explicar que son los ciclos y frecuencia.
Las ondas de la tensión de una casa empiezan en 0 V, suben hasta 220 V, bajan hasta el -220 V y vuelven al 0 V una y otra vez. Esto es un ciclo y asi continuamente.
La frecuencia es el número de ondas que hay en un segundo. La frecuencia de la tensión de una casa es de 50Hz, esto significa que cada segundo se han completado 50 ciclos.

un osciloscópio tiene dos ruletas por canal, una para ajustar el voltaje y otro para el tiempo mostrados por cada división, pues la pantalla tiene ocho divisiones en vertical y en horizontal (aunque hay comunes que son de 10 divisiones pero nosotros utilizaremos de 8)

En la deUl voltaje (Volts/Div) se puede seleccionar como máximo 20 V (muestra hasta 160 V en total) y como mínimo 5 mV (muestra hasta 40 mV en total). Se usa para ver bien la onda dependiendo de su ``tamaño´´.

En la del tiempo (Time/Div) se puede seleccionar como máximo 0,2 s y como mínimo 0,1 n

miércoles, 25 de septiembre de 2013

diodos rectificadores

                            Polarización directa (conduce)
Un diodo tiene :
                           Polarización inversa ( no conduce)

Un diodo cambia de corriente alterna a continua este proceso se llama rectificar una onda.

e cuando el diodo cuando baja el voltaje en la onda pasa a estar menos de 0.7 V lo que hace no es bajar de forma negativa si no que se mantiene de forma continua. Haciendo así una corriente continua.

Rectificado de onda completo

la bobina le da corriente a los diodos ( en esta imagen no hay bobina hay una pila) un diodo coge la onda positiva y la manda a que siga el circuito y la onda negativa es cogida por una diodo invertido y al llegar al final como la onda negativa y como desde arriba se ve positiva es como si fuera continua ( hay rectifica)

Luego se ponen otros dos diodos en inverso para que no pase corriente.

martes, 24 de septiembre de 2013

el diodo

Un transistor es un dispositivo hecho con silicio sacado de la arena, este material es semiconductor y se puede dopar de forma para que sea positivo o negativo.

Un transistor tiene una unión PN (positivo y negativo)
                                                        +            -

Un transistor forma una zona neutra formada por carga positiva y negativa (+-) que se han atraigo dejando que no se atraigan mas.


_____________         _______________
+++++++++++| +-     |-----------------
+++++++++++| +-     |-----------------
+++++++++++| +-     |-----------------

zona +               zona N           zona -

Para saltar esa zona neutra necesitamos mas de 0,7 voltios.



POLARIZACIÓN DIRECTA

la parte por donde entra la corriente anodo y por donde sale catodo.
se pone una resistencia para proteger el diodo de la intensidad ``la quemaria´´ mucha intensidad

Polarización  inversa

Al invertir el cátodo y el ánodo lo que se produce es que en la zona negativa va a aparecer carga positiva y lo mismo va a pasar en la zona positiva que va a parecer carga negativo esto hará  que se unan formando una zona neutral  completamete

viernes, 20 de septiembre de 2013

polimetro

El polimetro  es un objeto que nos sirve para medir amperios, voltios y ohmios.
El polimetro es un objeto que se puede coger con la mano y tiene un zona redonda donde pone los datos de medir por ejemplo: en los voltios te da la opción de medir en continua o alterna y puedes variar el numero de inicio de medida.








los polimetros poseen tres ranuras redondas donde se conectan los cables de medida( si te pones a mediar algo y te confundes de ranura el polimetro puede romperse). El cable sonda es negro y el el punto de              referencia ----- la medida de los voltios siempre sera en referencia a masa.










jueves, 19 de septiembre de 2013

El transformador




El transformador  esta formado en dos bobinas en un trozo de hierro que se dan voltaje por el campo magnetico. si el lado con mas vueltas de las dos bobinas  tiene 220V cuando sale por la que menos vueltas tienen sale la mitad 110V por la induccion electrica. La induccion electronica es un fenomeno consistia en que cuando llega el voltaje en la bobina 1 se crea un campo magnetico que pasa a la bobina 2 dandole voltaje pero menos por que no esá conectado directamente.

Para calcular esto existe una formula que es:

V1  =   V2
----     -----      es el voltaje que entra partido o divido del número de vueltas de la bobina.
N1       N2

La potencia de bobina a bobina es igual(W), la relacion entre V (voltaje) e I (intensidad) : V·I=W,
A(amperios) es igual a potencia.

Si el voltaje sube la I tiene que bajar, pero si el V baja la I sube, No sufre ninguna perdida

Un ejemplo de lo que pasa cuando entra el voltaje y como baja.


                   220V ---------------------------------------12V
                I=  1A---------------------------------------I=20A     siempre en la misma forma de corriente
                    22W                            =                            22W

         cuanto menos intensidad                                 cuanto mas intensidad
         es un cable mas fino y                                    es una cable mas gordo
         da mas vueltas                                               y da menos vueltas



.

Este es un video que explica un poco mas detallado el funcionamiento de un transformador.

Imágenes de un transformador real




miércoles, 18 de septiembre de 2013

La resistencia 2

Tipos de intensidad : intensidad alterna y continua

                           Alterna: es una intensidad que como su nombre indica alterna su forma(cambia su foma continuamente como una onda)

                           Continua: es una intensidad que tiene continuidad y no cambia su forma en ningun momento



Para poder cambiar de alterna a continua hay que cambiar el número de voltios de 220V de alterna a 24V de alterna en uns transformador, luego rectifica y pasa a ser continua.

220V----transformadorr---12V-----rectifica----12V
alterna                             alterna                      continua



Tipos de electricidad: hay dos tipos digital y analogica

                                     Digital: esta siempre formado por ondas que llevan  1 y 0
                                     Analogico: son ondas con mas caracteres que 1 y 0 y sirven sobre todo para llevar informacion como un pixel un sonido y informacion.

La electronica se divide entre 2 redes digital y analogica la digital de principal caracteristica esque esta formada por 1 y 0 y la analogica son mas caracteres y es como percibimos las cosas en formas de ondas






martes, 17 de septiembre de 2013

La Resistencia

Resistencia: Las resistencias sirven para controlar el flujo de electrones, se mide en ohms, cada resistencia  tienen una franjas pequeñas que sirven para saber la resistencia.
                     ``resistor limit and control the flow of electrons´´
                                 (R-Ω‎)


  forma:
              cilindrical shape----forma cilindrica
              color stripers-------rayas de color




 la resistencia lo que hace es retener(hold back)los electrones.

 Ley de Ohm:

 V=voltios de corriente
I=intensidad de corriente                                                      R= resistencia que tiene

+R-I : cuanta mas resistencia menos intensidad
-R+I : cuanta menos resistencia mas intensidad



 Este video muestra las cualidades de la resistencia y enseña su funcinamiento y como saber su numero de     resistencia
